0.5GHz~3GHz宽带功放

产品描述

性能特点:

l 宽工作频率范围:0.5GHz3GHz

l 高功率:功率为:10W、20W、50W

l 使能控制、驻波保护、温度保护、功率检测

典型应用:

    适用于宽带电子对抗信号放大、雷达模拟

器外场设备,也可根据用户需求定制。



电性能指标(测试条件 :、Vcc=+28V)



产品型号:PA0050305047

参数名称

符号

参数值

单位

最小值

最大值

频率范围

FL-FH

500

3000

MHz

输入电平

Pin

-5~0

dBm

输出功率

PO

47

--

dBm

小信号增益

Gp

48

52

dB

带内功率波动

△P

--

±2

dB

输出杂波抑制

Rfs

60

--

dBc

谐波抑制

Rfn

15

--

dBc

功率检波输出

Vf

3

6

V

输入驻波比

VSWR

--

2.0



工作电流

Ic

--

6

A

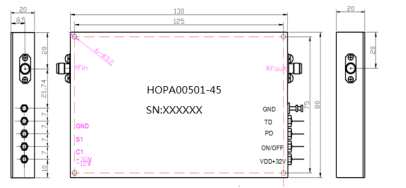

外形结构:
