性能特点:
l 工作频率:14GHz~14.5GHz
l 高功率:40W
l 固态化,高效功率合成
l 使能控制、驻波保护、温度保护、功率检测
典型应用:
适用于通信设备,可根据用户需求定制。
电性能指标(测试条件 :、Vcc=+24V)
产品型号:PA1401456046
参数名称 | 符号 | 参数值 | 单位 | |
最小值 | 最大值 | |||
频率范围 | FL-FH | 14000 | 14500 | MHz |
功率增益 | G | 60 | -- | dB |
输出功率 | PO | 46 | -- | dBm |
带内功率波动 | △P | -- | ±1 | dB |
输出杂波抑制 | Rfs | 70 | -- | dBc |
三阶互调(P-1回退3dB) | IM3 | 27 | -- | dBc |
谐波抑制 | Rfn | 60 |
| dBc |
效率 |
| 16 |
| % |
输入驻波比 | VSWR | -- | 1.3 |
|

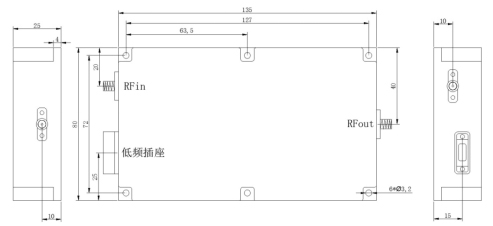

外形结构:
