本公司专业设计、生产微封装LC滤波器，并已形成较完整的系列，该系列产品包括：LC带通滤波器、LC低通滤波器、LC高通滤波器、LC阻带滤波器、LC双工滤波器五种形式。其频率范围已完整覆盖0.05MHz~6000MHz，其产品功率可实现满足最大功率80W。该系列滤波器具有较低的插损、良好的通带驻波特性和较高的带外衰减。标准响应采用0.1dB chebyshev响应。根据指标要求亦通常采用Butterworth、Beseel、椭圆函数及线性相移响应设计。

性能规范

工作温度：-55℃~+85℃:

相对湿度：0~95%

振动试验：10～55Hz，每向10分钟；55～2000Hz，10g。

冲击试验：半正弦波，30g，11ms，峰值300m/s²，速度变化2.07m/s

产品型号命名规则

本公司LC滤波器完整的命名由性能特征及封装两部分组成，标准的输入、输出引线为φ0.5或φ0.8信号引针。若输入、输出为SMA头，则须在封装后标注。

LC带通滤波器

RDB×××—×××—×× ××

      1       2      3    4

说明：RDB—带通滤波器

      1—中心频率f0，以MHz为单位

      2—通带带宽BW，以MHz为单位（若是点频就用P代替）

      3—封装类别：

F型：信号输入/输出引线为径向插针形式

G型：信号输入/输出引线为轴向引针形式

H型：信号输入/输出引线为平行引针形式

I型：信号输入/输出引线为直角引针形式

J型：双列直插集成电路式插针形式

K型：小型表面贴装形式

       4—封装序号

LC低通滤波器

RDL×××－×××－×× ××

      1       2      3    4

说明：RDL—低通滤波器

1—截止频率，以MHz为单位

2—抑制点频率，以MHz为单位

3—封装类别

4—封装序号

LC高通滤波器

RDH×××—×××—×× ××

      1        2      3    4

说明：RDH—高通滤波器

1—截止频率，以MHz为单位

2—抑制点频率，以MHz为单位

3—封装类别

4—封装序号

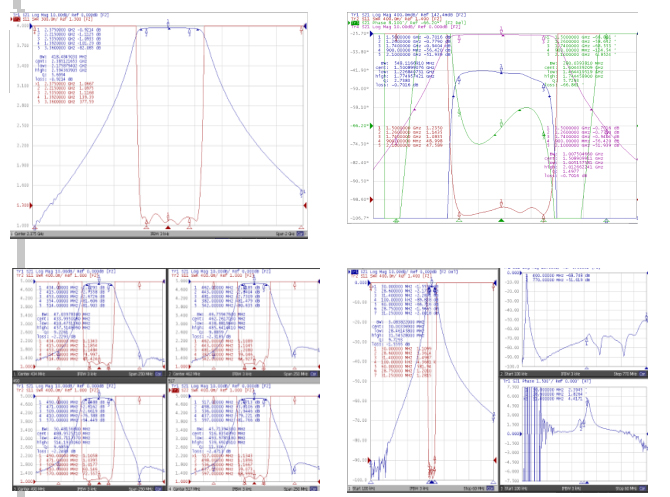

典型产品介绍
