34GHz~36GHz毫米波固态功放

产品描述

性能特点:

l 宽工作频率范围:34GHz36GHz

l 高功率:功率为: 100W

l 固态化,高效功率合成

l 使能控制、驻波保护、温度保护、功率检测

典型应用:

    适用于宽带电子对抗信号放大、雷达模拟

器外场设备,也可根据用户需求定制。





电性能指标(测试条件 :、Vcc=+24V)

产品型号:PA3403605050

参数名称

符号

参数值

单位

最小值

最大值

频率范围

FL-FH

34000

36000

MHz

输出功率

PO

50

--

dBm

小信号增益

Gp

48

52

dB

带内功率波动

△P

--

±2

dB

输出杂波抑制

Rfs

60

--

dBc

谐波(P-1回退3dB)

IM3

21

--

dBc

功率检波输出

Vf

3

6

V

输入驻波比

VSWR

--

1.3



工作电流

Ic

--

20

A

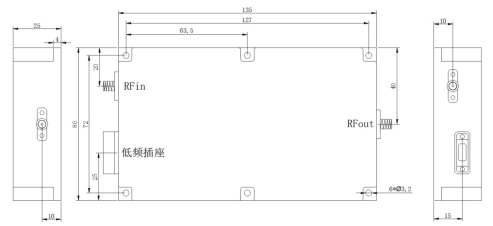

外形结构:
