1.性能特点:
l 宽工作频率范围:14GHz~16GHz
l 高功率:功率为: 250W
l 固态化,高效功率合成
l 使能控制、驻波保护、温度保护、功率检测
典型应用:
适用于宽带电子对抗信号放大、雷达模拟
器外场设备,也可根据用户需求定制。
电性能指标(测试条件 :、Vcc=+24V)
产品型号:PA1401604054
参数名称 | 符号 | 参数值 | 单位 | |
最小值 | 最大值 | |||
频率范围 | FL-FH | 14000 | 16000 | MHz |
功率增益 | G | 40 | -- | dB |
输出功率 | PO | 54 | -- | dBm |
带内功率波动 | △P | -- | ±2 | dB |
输出杂波抑制 | Rfs | 60 | -- | dBc |
效率 | -- | 15 | -- | % |
占空比 |
| -- | 20 | % |
输出前(后)沿 | tr(f) | -- | 100 | ns |
顶降 |
| -- | 7 | % |

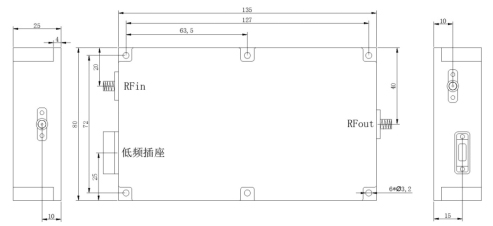

外形结构:
