X波段 300W脉冲功率放大器
产品描述
性能特点：
l 工作频率：X波段
l 输出功率：≥300W
l 增益：35dB
l 效率：≥20％
l 上升、下降时间：50nS
典型应用：
适用于宽带电子对抗信号放大、雷达模拟器外场设备，也可根据用户需求定制。
电性能指标（测试条件 ：、Vcc=+24V)
产品型号：PA0901103555
参数名称 | 符号 | 参数值 | 单位 | |
最小值 | 最大值 | |||
频率范围 | FL-FH | 9000 | 11000 | MHz |
功率增益 | G | 35 | -- | dB |
输出功率 | PO | 55 | -- | dBm |
带内功率波动 | △P | -- | ±2.5 | dB |
输出杂波抑制 | Rfs | 60 | -- | dBc |
效率 | -- | 20 | -- | % |
占空比 |
| -- | 10 | % |
输出前(后)沿 | tr(f) | -- | 50 | ns |
顶降 |
| -- | 7 | % |

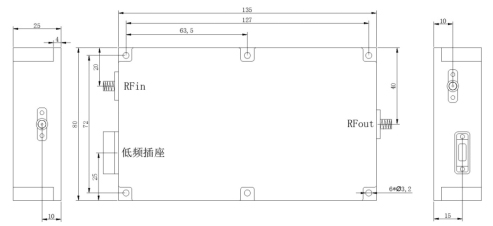

外形结构：
